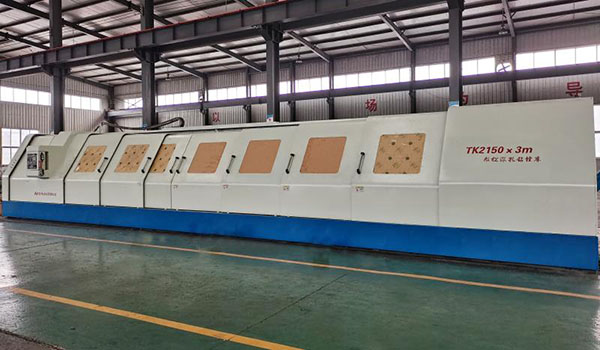

TK2150x3m數控深孔鉆鏜床
|
技術參數 |
TK2150x3m數控深孔鉆鏜床
一、機床的基本工藝性能:
1、該機床可完成棒料鉆孔、套料加工,也可用于管料內孔的鏜孔、擴孔、滾壓加工,應用范圍非常廣泛;
2、該機床采用工件旋轉、刀具旋轉并進給的加工方式,鉆鏜桿箱可以鎖緊;或者采用工件旋轉,刀具進給的加工方式。切削液通過授油器進入切削區,冷卻并潤滑切削區并帶走切屑;
3、鉆孔加工工件定位采用一夾一頂的加工方式,即主軸箱一端采用四爪卡盤夾緊工件,授油器端采用工件外定位錐盤頂緊工件,工件定位快捷可靠;
4、鏜孔加工采用一夾一頂的加工方式,即主軸箱一端采用四爪卡盤夾緊工件,授油器端采用工件外定位錐盤頂緊工件,工件定位快捷可靠;
5、機床深孔部分采用鉆孔-擴鏜-粗成型的加工工藝,粗成型刀具外形如圖片所示:
6、內孔隨型后采用車削內孔的加工方式精加工內孔,不在該機床上進行。
二、機床的主要技術規格
鉆孔直徑范圍 …………………………………φ60-φ150mm
鏜孔直徑范圍 …………………………………φ60-φ400mm
鏜孔深度范圍 …………………………………500-3000mm
機床導軌寬度…………………………………………800mm
機床床體承重…………………………………………16T
中心高度(從平導軌至主軸中心) …………………625mm
龍門中心架夾持直徑范圍 ……………………… φ80~φ650mm
工件托架夾持范圍………………………………… φ80~φ650mm
進給速度范圍 ……………………………………10~2000mm/min(無級)
主軸箱轉速范圍、級數 …………………………10~80r/min,無級調速
主電機功率………………………………………N=75kW,n=1000r/min
主軸扭矩 ………………………………………10740Nm
鉆桿箱轉速范圍、級數 …………………………30~260r/min 兩檔無級
鉆桿箱電機功率………………………………………N=60kW,n=1000r/min
鉆桿箱扭矩 ………………………………………8000Nm
進給電機………………………………………N=7kW,交流伺服電機 Siemens
進給驅動扭矩 ………………………………………40Nm
數控系統………………………………………Siemens 808D
液壓泵電機 ……………………………………2.2kW,n=1440r/min
冷卻系統最大壓力 …………………………………2.5Mpa
冷卻系統流量 …………………………………1000L/min
